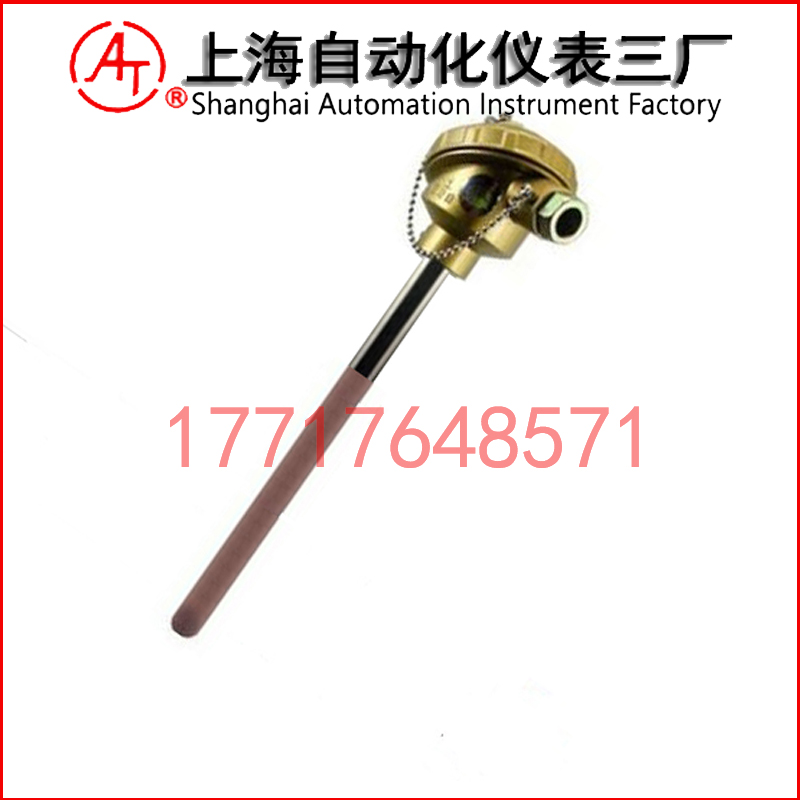

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃~1800℃范圍內的液體、蒸汽和氣體介質積極固體的表一面溫度
WRN-230裝配式熱電偶工作原理
熱電偶的工作原理是：兩種不同成分的導體兩段經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

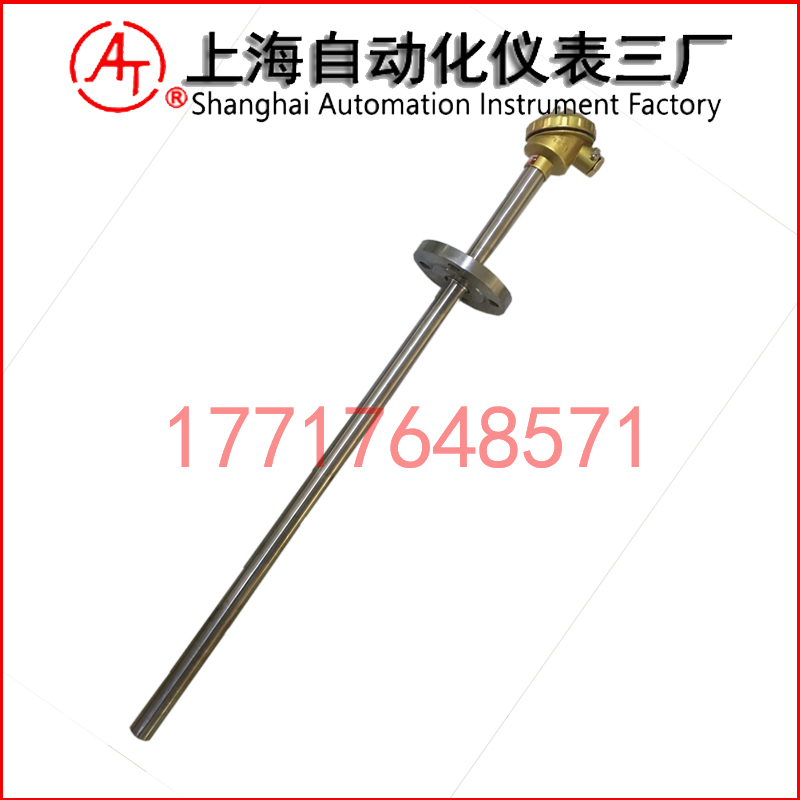

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以種安裝固定裝置組成。
WRN-120裝配式熱電偶主要技術指標
溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測溫范圍 | 允許偏差△t℃ |
鉑銠30-鉑銠6 | WRR | B | 0~1800 | ±1.5℃或±0.0025|t| |
鉑銠10-鉑 | WRP | S | 0~1600 | ±1.5℃或±0.0025|t| |
鎳鉻-鎳硅 | WRN | K | 0~1300 | ±2.5℃或±0.0075|t| |
鎳鉻-銅鎳 | WRE | E | 0~800 | ±2.5℃或±0.0075|t| |
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間成為熱響應時間，T0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S | 接殼式 | 絕緣式 |
套管直徑（min） | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
