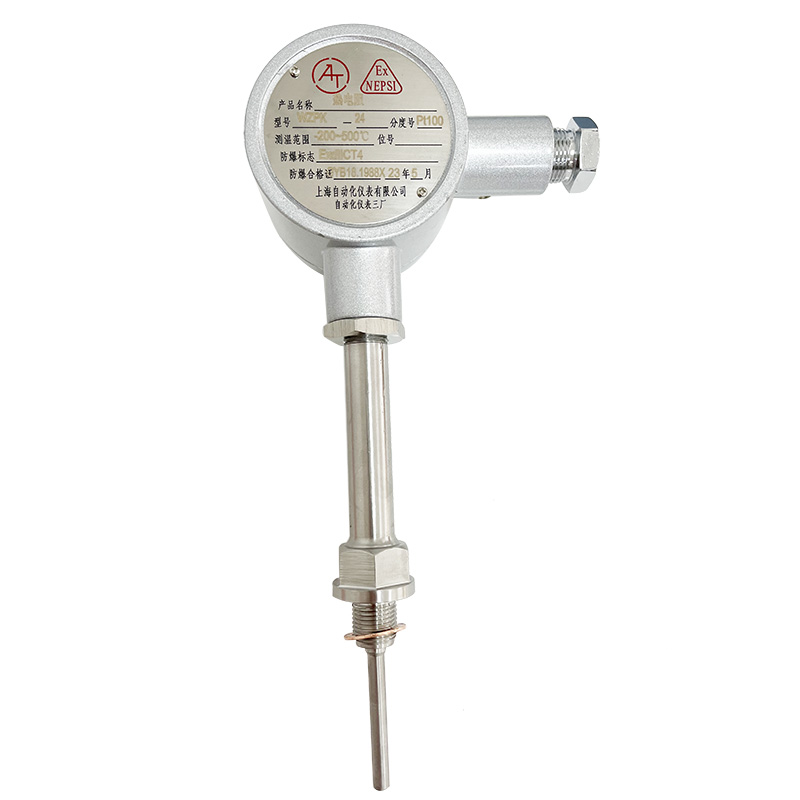

WZPK-24SA防爆熱電阻主要技術指標

  工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

  在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dⅡBT4～dⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。

  隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3825.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。

防爆類型和級組

防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6

外殼防護等級：IP65

原理和結構

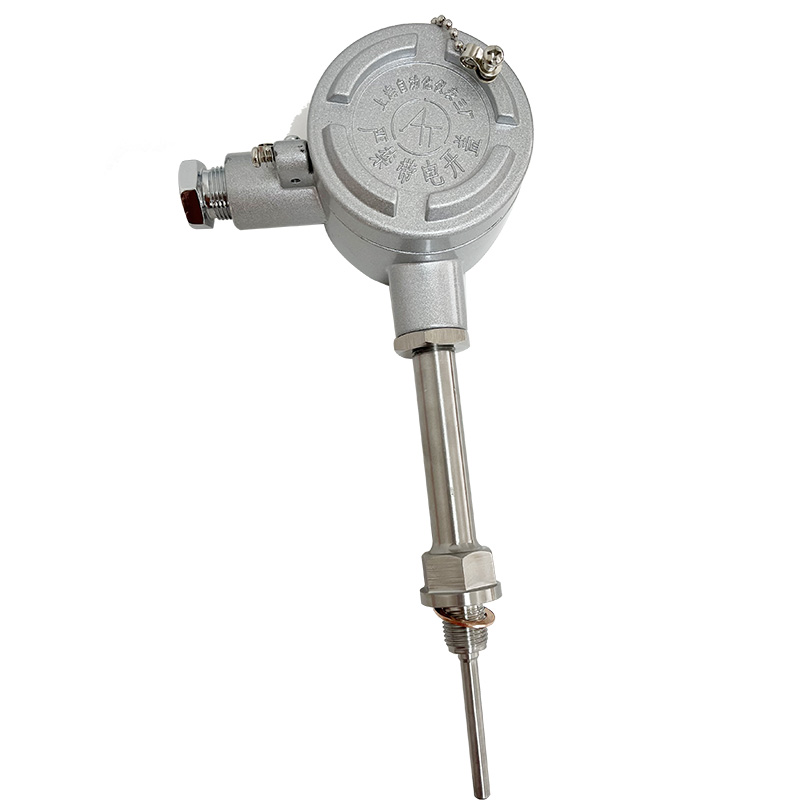

隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。

由于產品采用是上述防爆特殊結構，使產品*符合使用在dIIBT4至dIICT6防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

隔爆熱電阻的防爆標志表示方法

□Ⅱ□□

□：隔爆型d

Ⅱ：類別（工廠用電氣設備）

□：防爆等級B-C

□：溫度組別T1-T6

◆電氣設備的類別、級別和溫度組別說明

電氣設備分為二類：Ⅰ類-煤礦井下用電氣設備   Ⅱ類-工廠用電氣設備

◆防爆等級：隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物，zui大安全間隙分為A、B、C三級。

◆溫度組別：隔爆熱電阻的溫度組別按其外露部分，zui高表面溫度分為T1～T6六組。
