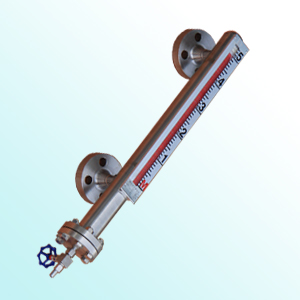

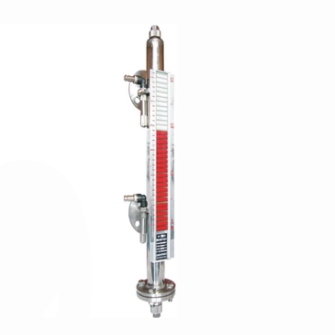

UHZ-50/UB系列遠傳型磁翻板液位計帶4-20ma

一、概述

UHZ遠傳型磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。TCUZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制。

二、工作原理

UHZ遠傳型磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
三、特點
1、適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身

2、指示新穎，讀數直觀、醒目?？筛鶕?jù)用戶方便改變觀察角度

3、測量范圍大，不受儲罐高度限制

4、指示機構與被測介質******隔離，因而密封好，可靠性高，使用安全
5、耐高溫，可采用不褪色陶瓷翻柱

6、結構簡單，安裝方便，維護費低
四、主要技術指標
1、量程范圍：200～8000
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度：≤0.02Pa.S
4、工作溫度℃：-40～350℃
5、壓力等級（MPa）：≤6.4Mpa
6、測量精度：≤±10mm
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或開關量
11、接口法蘭：PN4.5　DN25　HG20593（側裝式）PN1.0　DN100　HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制
注：當遠傳型磁翻板液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出
