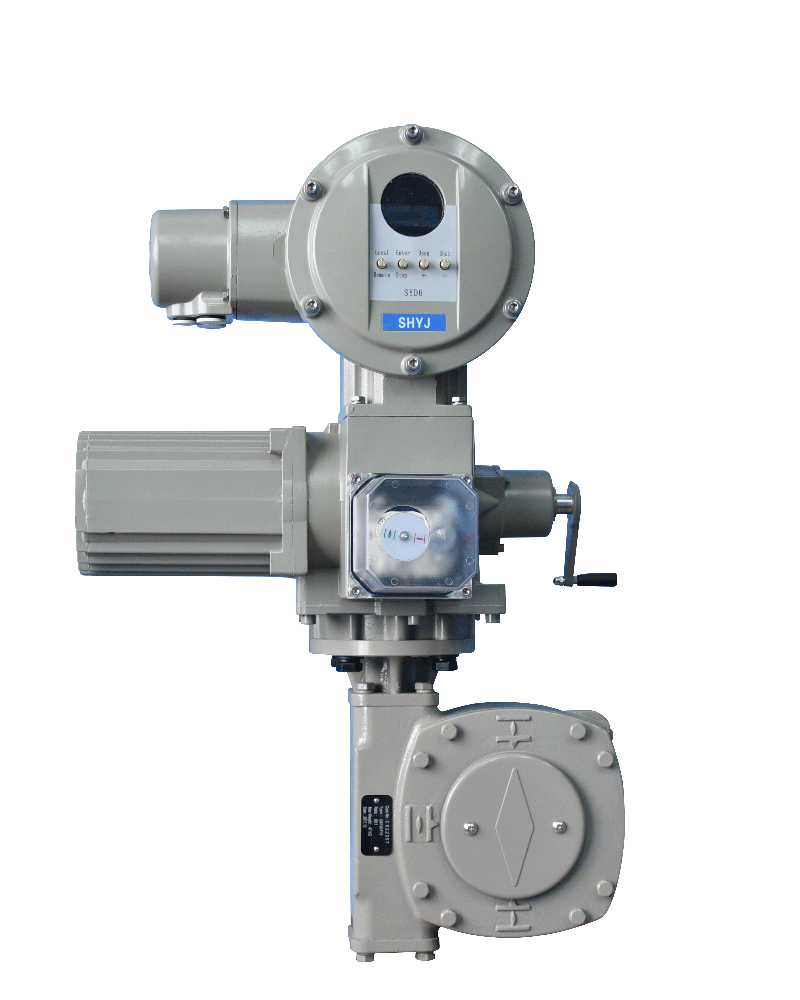

SYQ4智能型角行程電動執行機構（直連式）

SYQ4智能型角行程電動執行機構以交流電源為動力，接受標準模擬量（4～20）mA直流電流信號或遠程無源開關量信號，輸出0～90°轉角位移直接或通過連桿操縱風門擋板、蝶閥、球閥等調節機構，執行工業生產過程控制的自動調節任務。

產品主要特點

● 執行機構的電控裝置為內置伺放一體化結構，可以直接接受模擬量控制信號（4～20）mA或無源開關量信號。輸入信號光電隔離。

● 具有就地/遠程切換功能，切換至就地時可直接用面板上的按鈕操作執行機構。

● 行程調試只要按照面板上的顯示提示，通過面板上的按鈕操作進行全關位置和全開位置的選擇就能完成，調試極為簡便且不需要任何特殊儀器和設備。

● 采用精密導電塑料電位器作位置檢測元件，精度高，穩定性好。

● 具有斷信號保護、電子式過力矩保護等功能。

● 三相電源的執行機構具有自動相位鑒別及校正功能。

● 機械減速器采用具有自鎖功能的蝸輪蝸桿傳動結構。箱體采用鋁合金材料，采取可靠的密封措施，有效地提高了產品的防雨防水性能。

● 直連式的驅動件與輸出軸之間以及底座式的杠桿與輸出軸之間均采用齒形連接方式，可以方便地調整執行機構輸出軸與閥門連接的相對位置。

常用產品的型號與規格：
直連式（法蘭安裝式）

                                                          主要技術參數：
1、輸入控制信號：
   a）模擬量信號：（4～20）mA,DC. 輸入電阻 250 Ω；
   b）開關量信號：無源點動式  開、關；
                  無源脈沖式  開、關、停。
2、位置反饋信號：（4～20）mA,DC.恒流，***大負載電阻 500Ω。
3、狀態反饋信號：全關、全開、故障、就地/遠程各一對常開觸點。
4、基本誤差：    ±1%。
5、死區：        1%～5%  可設置。
6、回差：        ≤1%。
7、額定行程：    90°。
8、全行程時間：  28s。
9、輸入電源：
     單相：220v、50Hz；
     三相：380v、50Hz。
10、防護等級：   IP65。
11、使用環境：
     a）溫度：    -25 ℃～+70℃；
     b）相對濕度：＜95%；
     c）周圍空氣中不含腐蝕性氣體。
